北京创挚金刚石科技有限公司

企业简介

北京创挚金刚石科技有限公司是北京市“半导体用多功能金刚石材料概念验证平台”产业化公司与服务载体，公司致力于为高校院所及产业链企业提供从样品试制、性能检测到成果转化的全链条概念验证服务，加速前沿技术从实验室走向产业化。公司依托北科大、安泰钢研超硬等CVD金刚石技术体系，开展大尺寸单晶/多晶金刚石、高导热散热材料、光学窗口及衬底等产品的研发与销售，产品热导率超2000W/m·K，尺寸覆盖4-6英寸，可广泛应用于AI芯片散热、光模块、航天军工等领域，为客户提供高质量金刚石材料一站式供应服务。

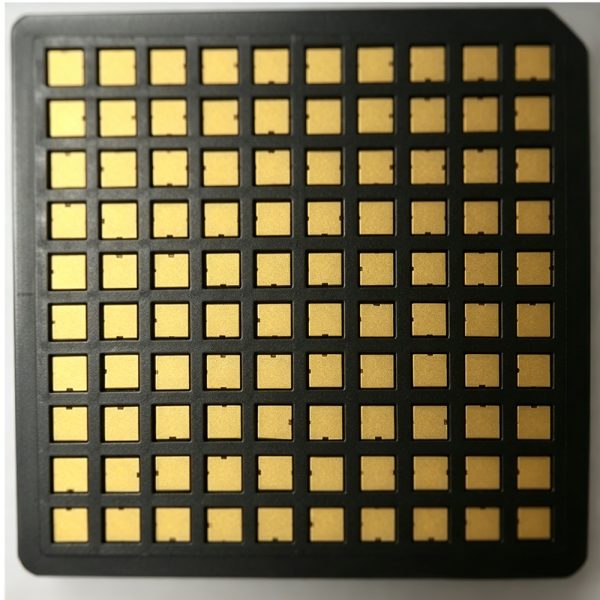

金刚石散热材料

采用自主创新直流电弧等离子体喷射化学气相沉积（DC Arc Plasma Jet CVD ）路线，实现规模化生产；热导率高达2000 W/m.K，解决电子器件高温散热难题；兼具优异电学绝缘性和化学稳定性。
尺寸规格：标准产品4英寸和5英寸，也可依具体需求加工；
常规厚度0.3 mm、0.5 mm、0.8 mm，其他厚度可定制（最大可达5 mm以上）；
导热系数范围：1200 W/m·K -2000 W/m·K；
表面状态：粗糙度1nm-10 μm；
面 型：TTV≤20 μm，BOM＜100 μm（直径4英寸）
其他说明：最大散热热流密度2000 W/cm²(金刚石微槽道技术);
可提供表面金属化服务。
核心应用：AI芯片、新能源汽车、5G基站、光模块、军工航天、先进封装等，是解决千瓦级以上高功率芯片散热难题的“必选项”。

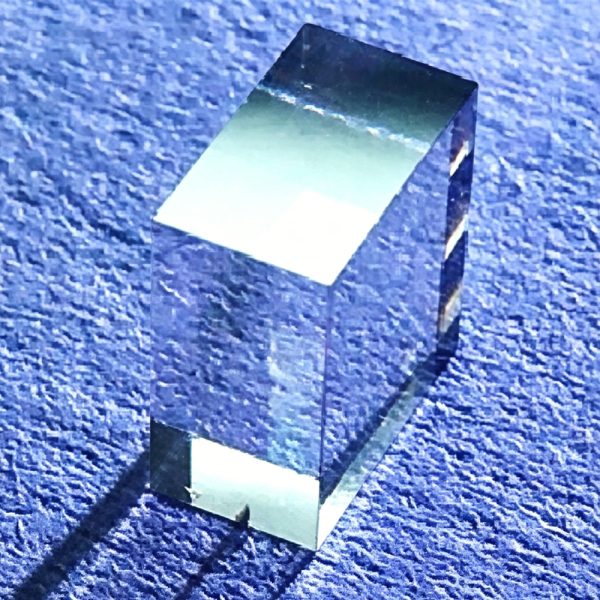

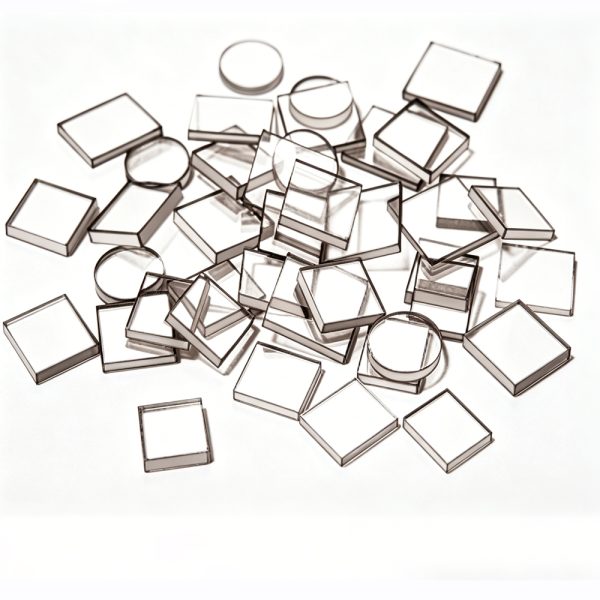

CVD单晶金刚石

采用微波等离子体化学气相沉积（MPCVD）技术制备，晶体完整性高、各向同性优异。在高端热管理与光学应用中具有重要应用潜力。
尺寸规格：尺寸1mm×1mm -20 mm×20 mm，厚度0.2 mm-6 mm，表面状态：粗糙度≤1nm；
基本性质：热导率最高2200 W/m·K，N含量最低2 ppb，摇摆曲线半高宽<0.01º。
核心应用：主要用于高功率半导体器件热管理、微波与激光系统、红外及高功率激光窗口，以及高性能声学振膜等功能材料领域。

金刚石光学材料

高精度生长 + 先进光学抛光工艺，技术水平国内领先；宽光谱透过率（225nm – 远红外），适用于多波段光学系统；高硬度（HV>100GPa）+ 抗辐射性能，可替代进口产品。
尺寸规格：尺寸5 mm-100 mm，形状可依具体需求加工；
厚度1mm，其他厚度可定制；
光学性能：10.6 μm处红外透过率大于68%，介电损耗2×10-4以下。
核心应用：高功率激光器窗口、红外探测、航天光学系统。

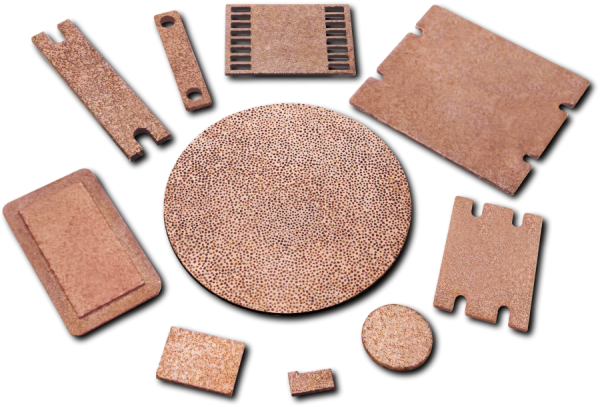

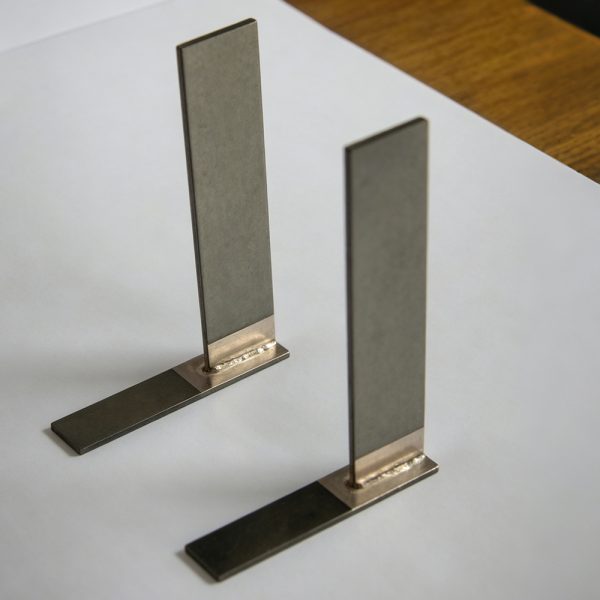

金刚石铜复合热沉材料

通以高导热金刚石为增强相、铜合金为基体，通过界面调控实现超高热导
率与可控热膨胀性能的协同优化。
材料热导率约 550–800 W/(m·K)，线膨胀系数 5–8 ppm/K，适用于超高热流密度散热场景。
核心应用：高功率射频器件散热衬板、微波器件散热基板、激光器散热底板、高端电子设备热沉结构件。
产品规格可根据客户需求进行定制设计。

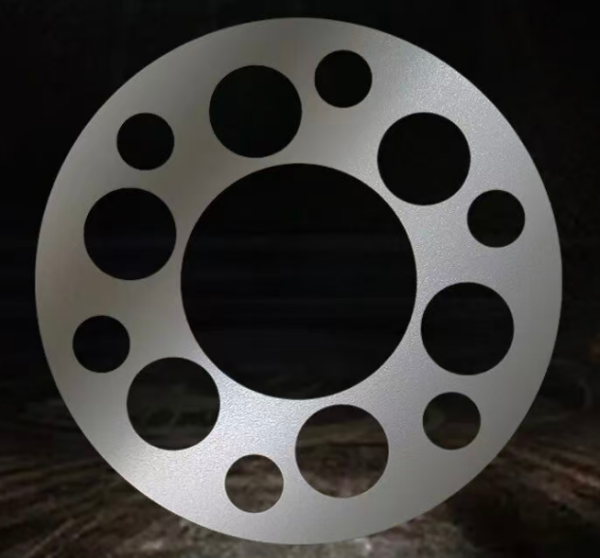

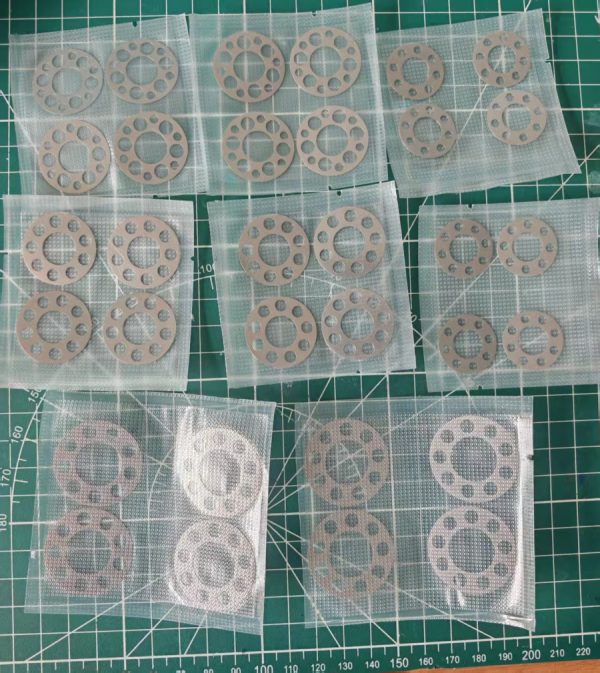

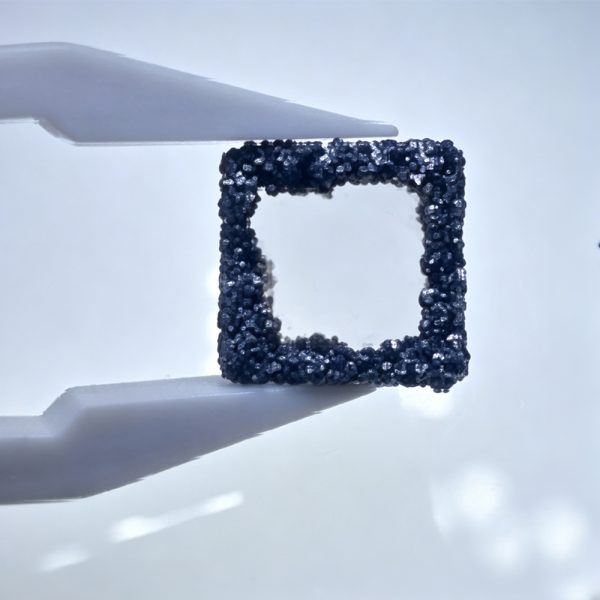

金刚石摩擦垫片

采用金刚石+化学镍复合镀工艺，精准嵌入金刚石颗粒，实现高摩擦传扭、超强耐磨、长效稳定，广泛适配高端工业场景。
重点应用领域：机器人、风能、汽车、精密制造、模具、纺织造纸。
机器人核心应用：关节连接件、夹持爪、传动机构、定位紧固部件，提升夹持稳定性、扭矩传递精度与耐磨寿命，保障机器人高速高精度运行。

企业信息

公司名称：北京创挚金刚石科技有限公司
业务方向：半导体用多功能金刚石材料概念验证平台
地址：北京市顺义区杜杨北街3号院1号楼2层222室（顺创））
电话：18611187071
邮箱：1203850004@qq.com
